發布時間:2025-12-29
設備型號:KunTai R722
硬件配置: sp580光纖網卡
OS:CentOS-7-aarch64-Everything-1810.iso
配置bti必一体育(b-sports)R722服務器sp580網卡bond為mode4模式不生效。
安裝Centos7.6 arm系統后,網卡顯示正常,也能配置IP,單網口使用時也能ping通同網段,也可以ping通網關。配置bond為mode4 LACP模式后,無法ping通同網段,也無法ping通網關。

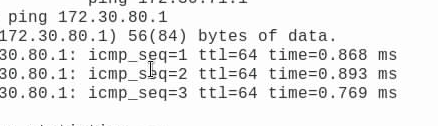

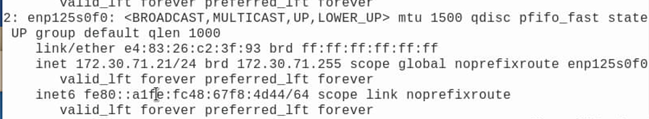

1.登錄到服務器系統,給單網口配置ip、掩碼、網關,不配置任何bond模式,發現網絡可以正常通信

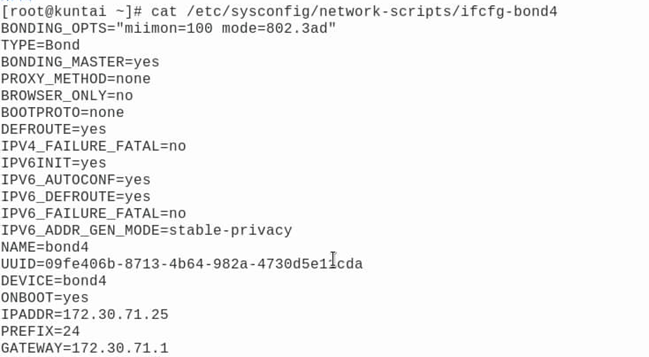

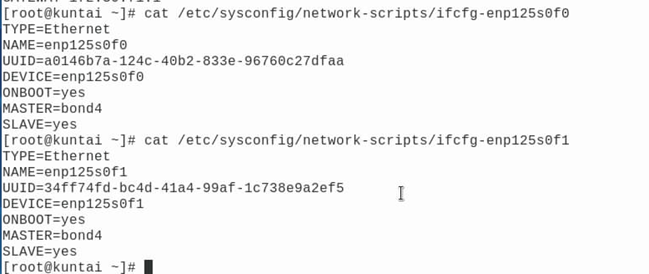

2.重新配置bond的mode4 LACP模式,配置如下,配置信息無誤

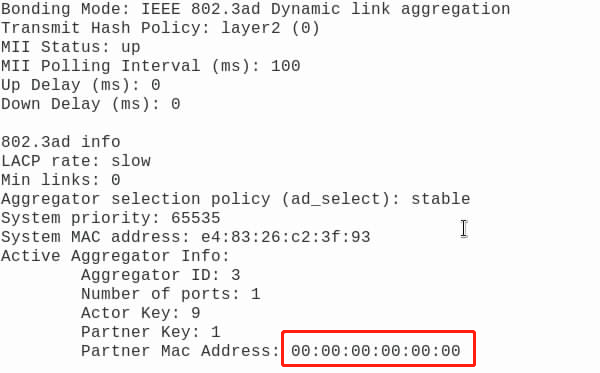

3.查看bond信息cat /pro/net/bonding/bond1,顯示MAC地址是全0,表示LACPDU報文存在問題。

4.登錄連接的交換機無法查看到服務器的MAC地址信息,

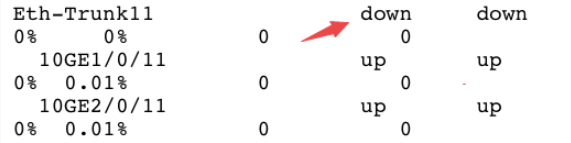

使用dis int brief,查看到Eth-Trunk11聚合口是down,但是物理端口10GE1/0/11和10GE2/0/11是up狀態,表示服務器端的bond的LACP協議沒起來。

LACP模式實現原理
基于IEEE802.3ad標準的LACP是一種實現鏈路動態聚合與解聚合的協議。LACP順利獲得鏈路聚合控制協議
數據單元( Link Aggregation Control Protocol Data Unit, LACPDU)與對端交互信息。
在LACP模式的Eth- Trunk中加入成員接口后,這些接口將順利獲得發送 LACPDU向?qū)Χ送ǜ孀约旱南到y(tǒng)優
先級、MAC地址、接口優先級、接口號和操作Key等信息。對端接收到這些信息后,將這些信息與自身接口
所保存的信息比較,用以選擇能夠聚合的接口,雙方對哪些接口能夠成為活動接口達成-致,確定活動鏈路。
Bond配置中的MAC地址是全0,表示LACPDU報文存在問題,需要更新網卡驅動獲取mac地址。
升級網卡驅動為推薦版本
使用BMC虛擬光驅掛載onboard_driver_xxx.iso
mount /dev/sr0 /mnt // 掛載CD-ROM驅動器到目標目錄
mkdir /root/driver/ // 在/root下創建目錄
cp -r /mnt/* /root/driver/ //將所有文件復制到新建的目錄下
cd /root/driver //切換到驅動目錄
chmod a+x install.sh //給腳本添加可執行權限
./install.sh //執行自動腳本
如果網卡故障,單網口應該也無法ping通,所以可能是配置錯誤或者需要打網卡驅動,依次排查各個步驟。
